| Parametry techniczne: | ||
| Obciążalność prądowa (In) | 269 | [V] |
| Napięcie znamionowe izolacji (Ui) | 1000 AC/1500 DC | [V] |
| Napięcie znamionowe udarowe wytrzymane (Uimp) | 6 | [kV] |
| Materiał izolacji | PA6.6 | |
| Materiał wkładu | Cynowane aluminium | |
| Zgodność z normą: IEC 60947-1, IEC 60947-7-1 |

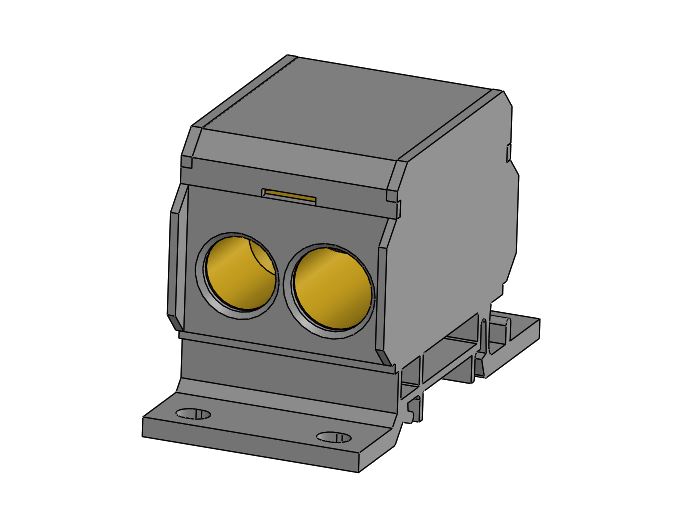

Blok dystrybucyjny DB-12 Al/Cu
Blok dystrybucyjny przeznaczony do stosowania w rozdzielniach elektrycznych niskiego napięcia.
Additional information
| Przekrój znamionowy | 120 |
|---|---|
| Ilość odejść | 2 |
Dostępne warianty bloków
| Typ | Przekrój | Dostępne kolory | Numer katalogowy | Pakowanie opak. jednostkowe [szt/kg]opak. zbiorcze [szt/kg] |
|
|---|---|---|---|---|---|
| DB-12/SZ | 120 | SZARY | 1270200070201 | 5/1,01 | 100/20,22 |
| DB-12/N | 120 | NIEBIESKI | 1270200070202 | 5/1,01 | 100/20,22 |
| DB-12/ZZ | 120 | ZIELONY | 1270200070203 | 5/1,01 | 100/20,22 |
Charakterystyka gniazd i zacisków bloku
| Pole przekroju [mm2] |
Typ przewodu | Przekrój przewodów [mm2] | Typ śrub | Liczba gniazd | Głębokość gniazda [mm] |
Wymiar klucza ampulowego [mm] | Max. moment dokręcający [Nm] |
Sposób mocowania TH35 |
Sposób mocowania [wkręt Ø] 4 |
||
|---|---|---|---|---|---|---|---|---|---|---|---|
| WYJŚCIE | |||||||||||
| 120 |  | 25-120 | M14x16 | 1 | 20 | 6 | 20 | + | + | ||
| 25-70 | M14x16 | |||||||||
| 70 | | 16-70 | M12x14 | 1 | 20 | 6 | 14 | + | + | ||
|
| 25-50 | M12x14 | |||||||||
| PODŁĄCZENIE | |||||||||||
| 120 | | 25-120 | M14x16 | 1 | 20 | 6 | 20 | + | + | ||
|
| 25-70 | M14x16 | |||||||||
| 70 | | 16-70 | M12x16 | 1 | 20 | 6 | 14 | + | + | ||
|
| 25-50 | M12x16 | |||||||||
