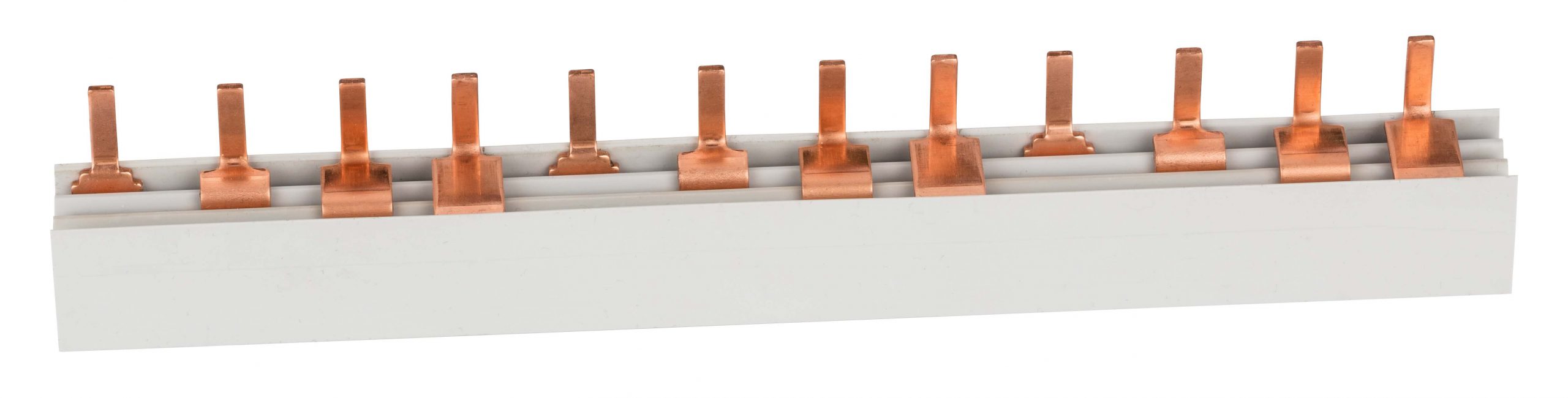

Szyna IZS16/4F

Izolowana szyna zbiorcza do stosowania w rozdzielniach niskiego napięcia (1kV).

Zapytaj o produkt
Parametry techniczne:
Napięcie nominalne (Ue) 240/415 [V]
Napięcie znamionowe izolacji (Ui) 500 [V]
Max. obciążalność prądowa (Ie) 100 [A]
Napięcie udarowe wytrzym. (Uimp) 4 [kV]
Materiał izolacji PVC
Kolor materiału izolacji RAL 7035 SZARY
Materiał przewodnika Cu-ETP
Zastosowanie zaślepki TAK
Zgodność z normą: IEC 60947-1, IEC 60947-7-1



Nasze certyfikaty

Informacje dodatkowe

Ilość pól

4 polowe

Obciążalność (przekrój)

Rodzaj końcówki

Sztyft

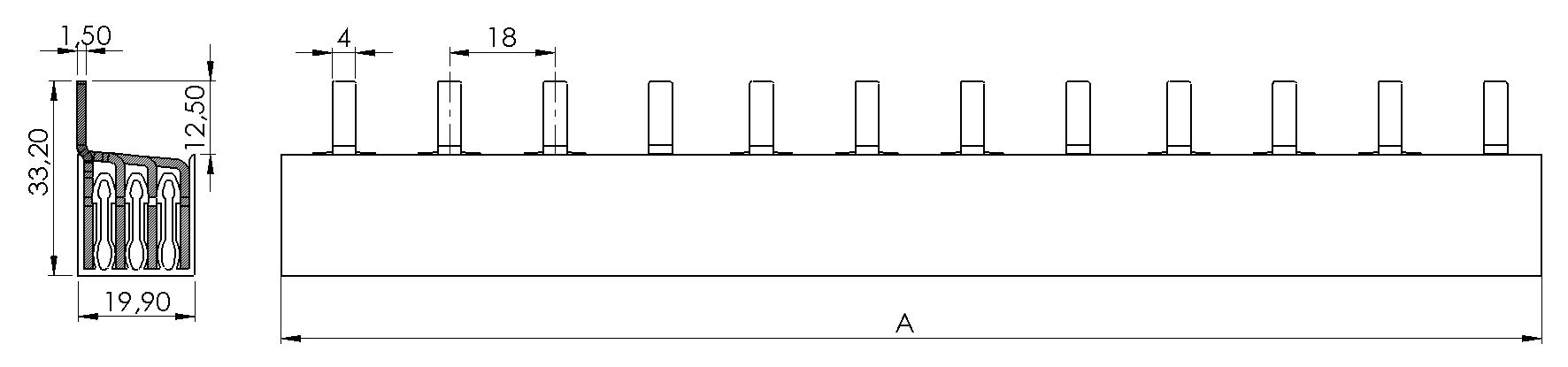

Parametry techniczne
Typ Przekrój
[mm2]
Wymiar modułu
[mm]
Liczba modułów Długość (A)
[mm]
Numer katalogowy Pakowanie
Opk. jednostkowe
[pcs/kg]
Opk. zbiorcze
[pcs/kg]
IZS16/4F/08 16 18 8 145 0216040308 10/0,65 120/7,80
IZS16/4F/12 16 18 12 215 0216040312 10/1,70 120/20,40
IZS16/4F/56 16 18 56 1010 0216040356 10/9,18 -
/
Akcesoria
Zaślepka Typ Numer katalogowy Pakowanie
Opk. jednostkowe
[szt/kg]
Opk. zbiorcze
[szt/kg]
Zdjęcie
ZS-16/4F 12 25/0,028 250/0,28
