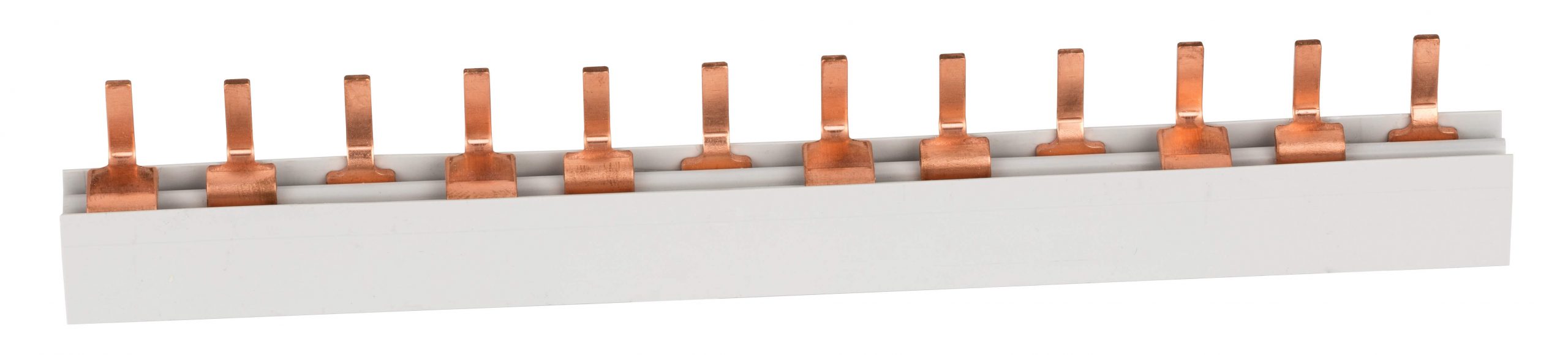

Szyna IZS16/3F

Izolowana szyna zbiorcza do stosowania w rozdzielniach niskiego napięcia (1kV).

Zapytaj o produkt
Parametry techniczne:
Napięcie nominalne (Ue) 240/415 [V]
Napięcie znamionowe izolacji (Ui) 500 [V]
Max. obciążalność prądowa (Ie) 100 [A]
Napięcie udarowe wytrzym. (Uimp) 4 [kV]
Materiał izolacji PVC
Kolor materiału izolacji RAL 7035 SZARY
Materiał przewodnika Cu-ETP
Zastosowanie zaślepki TAK
Zgodność z normą: IEC 60947-1, IEC 60947-7-1



Nasze certyfikaty

Dodatkowe informacje

Ilość pól

3 polowe

Obciążalność (przekrój)

Rodzaj końcówki

Sztyft

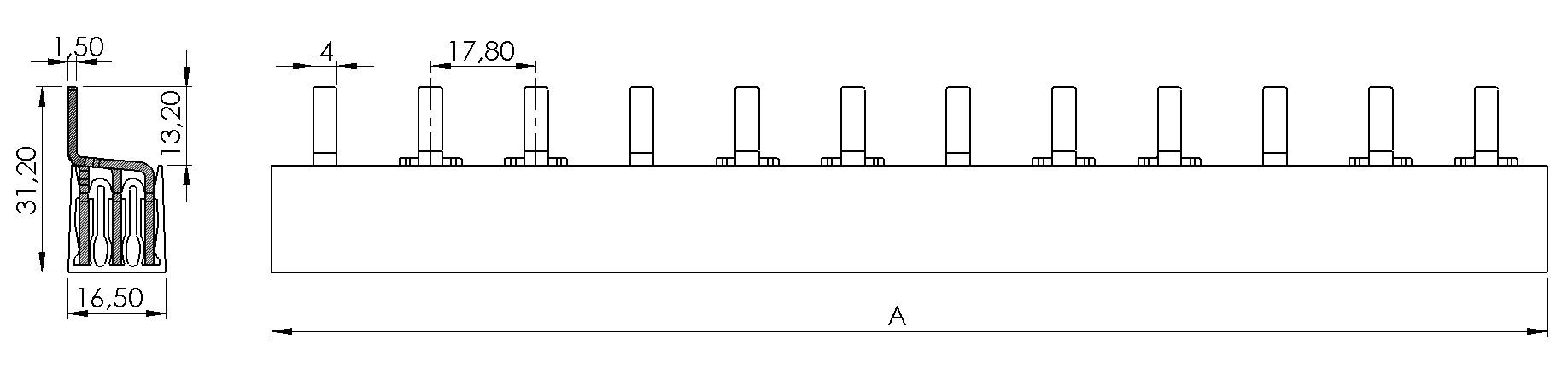

Parametry techniczne
Typ Przekrój
[mm2]
Moduł
[mm]
Ilość modułów Długość (A)
[mm]
Numer katalogowy Pakowanie
Opk. jednostkowe
[szt/kg]
Opk. zbiorcze
[szt/kg]
IZS16/3F/09 16 17,8 9 160 0216030309 20/2,05 240/24,60
IZS16/3F/12 16 17,8 12 215 0216030312 20/2,73 180/24,57
IZS16/3F/54 16 17,8 54 1000 0216030354 20/13,50 -
IZS16/3F/57 16 17,8 57 1025 0216030357 20/13,70 -
/
Akcesoria
Zaślepka Typ Numer katalogowy Pakowanie
Opk. jednostkowe
[szt/kg]
Opk. zbiorcze
[szt/kg]
Zdjęcie
ZS-16/3F 05 25/0,020 250/0,20
