Izolowana szyna zbiorcza do stosowania w rozdzielniach niskiego napięcia (1kV).
| Parametry techniczne: | ||
| Napięcie nominalne (Ue) | 240 | [V] |
| Napięcie znamionowe izolacji (Ui) | 1500 | [V] |
| Max. obciążalność prądowa (Ie) | 100 | [A] |
| Napięcie udarowe wytrzym. (Uimp) | 4 | [kV] |
| Materiał izolacji | PVC | |
| Kolor materiału izolacji | RAL 7035 | SZARY |
| Materiał przewodnika | Cu-ETP | |
| Zastosowanie zaślepki | TAK | |
| Zgodność z normą: IEC 60947-1, IEC 60947-7-1 |
| Ilość pól | 1 polowe |
|---|---|
| Obciążalność (przekrój) | |
| Rodzaj końcówki | Sztyft |
| Typ | Przekrój [mm2] |

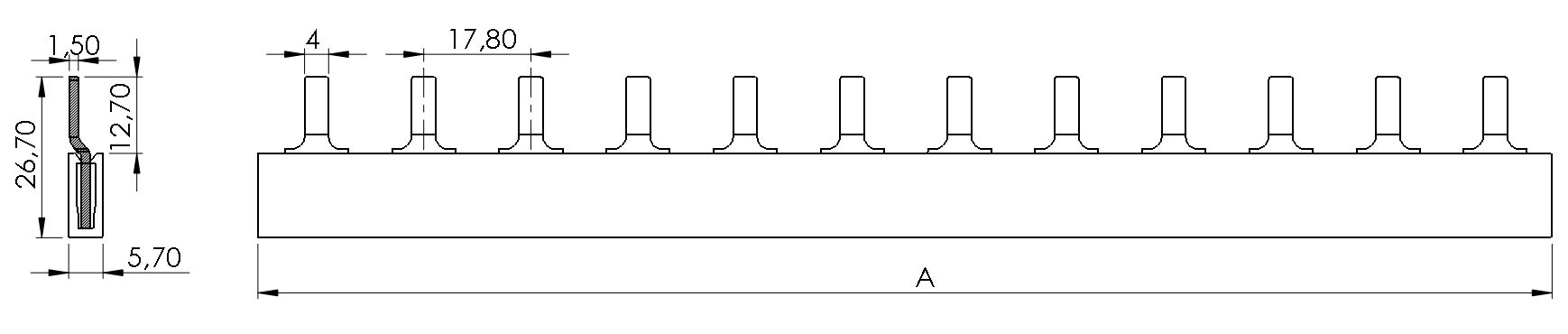

Wymiar modułu [mm] |
Liczba modułów | Długość (A) [mm] |
Numer katalogowy | Pakowanie Opk. jednostkowe [pcs/kg]Opk. zbiorcze [pcs/kg] |
|
|---|---|---|---|---|---|---|---|
| IZS16/1F/12/1500V | 16 | 17,8 | 12 | 215 | 0216012012 | 40/2,20 | 480/26,40 |
| IZS16/1F/54/1500V | 16 | 17,8 | 54 | 1000 | 0216012054 | 40/10,10 | - |
| IZS16/1F/57/1500V | 16 | 17,8 | 57 | 1025 | 0216012057 | 40/10,70 | - |
| Zaślepka | Typ | Numer katalogowy | Pakowanie Opk. jednostkowe [szt/kg]Opk. zbiorcze [szt/kg] |
Zdjęcie | |
|---|---|---|---|---|---|
| ZS-16/1F | 03 | 25/0,005 | 250/0,050 |  |
|
