Izolowana szyna zbiorcza do stosowania w rozdzielniach niskiego napięcia (1kV).
| Parametry techniczne: | ||
| Napięcie nominalne (Ue) | 240/415 | [V] |
| Napięcie znamionowe izolacji (Ui) | 500 | [V] |
| Max. obciążalność prądowa (Ie) | 63 | [A] |
| Napięcie udarowe wytrzym. (Uimp) | 4 | [kV] |
| Materiał izolacji | PVC | |
| Kolor materiału izolacji | RAL 7035 | SZARY |
| Materiał przewodnika | Cu-ETP | |
| Zastosowanie zaślepki | TAK | |
| Zgodność z normą: IEC 60947-1, IEC 60947-7-1 |
| Ilość pól | 2 polowe |
|---|---|
| Obciążalność (przekrój) | |
| Rodzaj końcówki | Sztyft |
| Typ | Przekrój [mm2] |

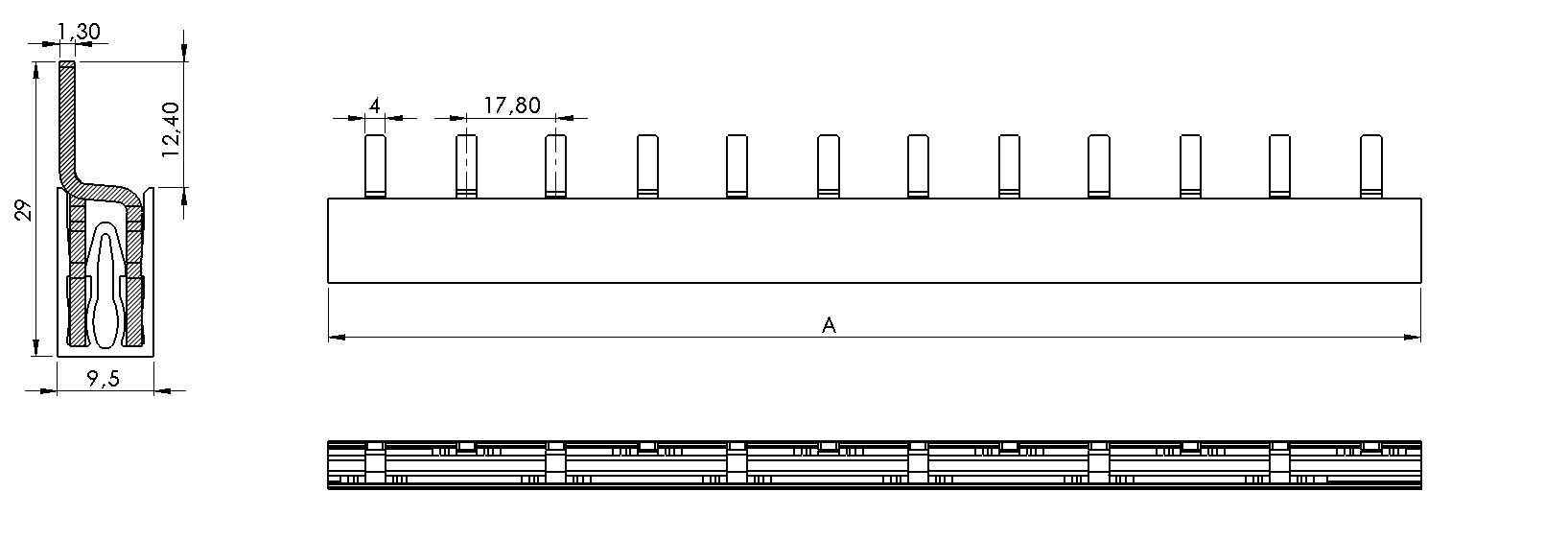

Wymiar modułu [mm] |
Liczba modułów | Długość (A) [mm] |
Numer katalogowy | Pakowanie Opk. jednostkowe [pcs/kg]Opk. zbiorcze [pcs/kg] |
|
|---|---|---|---|---|---|---|---|
| IZS10/2F/12 | 10 | 17,8 | 12 | 215 | 0210020312 | 20/1,70 | 240/20,40 |
| IZS10/2F/54 | 10 | 17,8 | 54 | 1000 | 0210020354 | 20/6,80 | - |
| IZS10/2F/56 | 10 | 17,8 | 56 | 1010 | 0210020356 | 20/7,30 | - |
| Zaślepka | Typ | Numer katalogowy | Pakowanie Opk. jednostkowe [szt/kg]Opk. zbiorcze [szt/kg] |
Zdjęcie | |
|---|---|---|---|---|---|
| ZS-10/2F | 15 | 25/0,015 | 250/0,15 |  |
|
