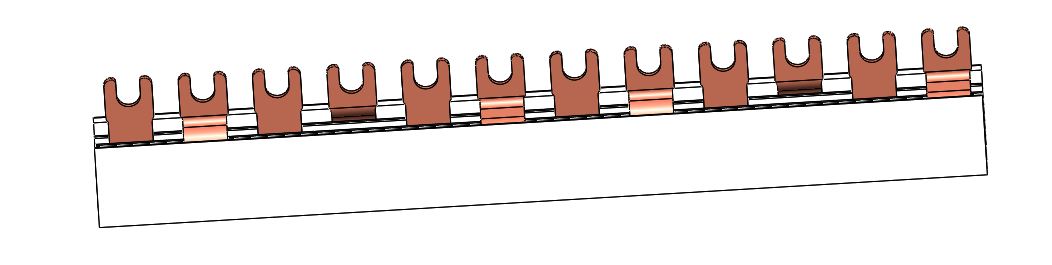

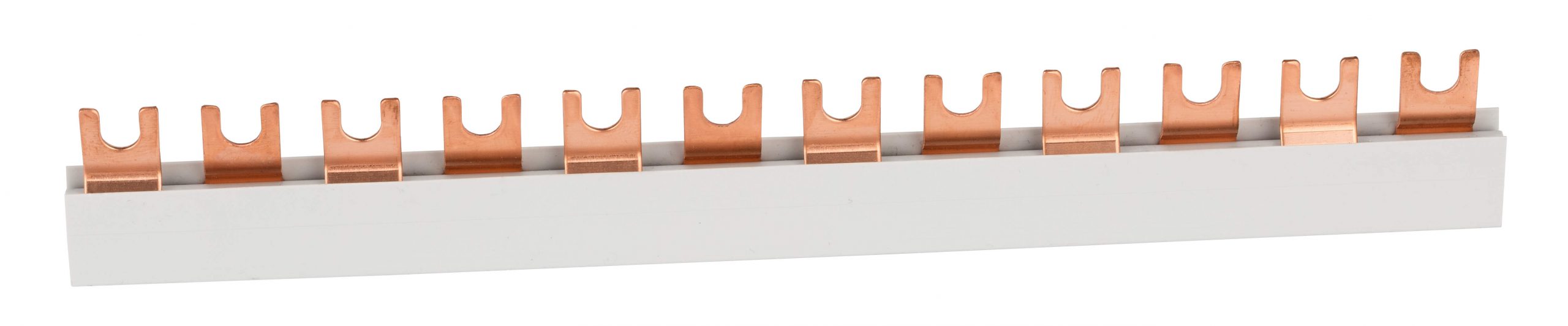

Izolowana szyna zbiorcza do stosowania w rozdzielniach niskiego napięcia (1kV).
| Parametry techniczne: | ||
| Napięcie nominalne (Ue) | 240/415 | [V] |
| Napięcie znamionowe izolacji (Ui) | 690 | [V] |
| Max. obciążalność prądowa (Ie) | 100 | [A] |
| Napięcie udarowe wytrzym. (Uimp) | 6 | [kV] |
| Materiał izolacji | PVC | |
| Kolor materiału izolacji | RAL 7035 | SZARY |
| Materiał przewodnika | Cu-ETP | |
| Zastosowanie zaślepki | TAK | |
| Zgodność z normą: IEC 60947-1, IEC 60947-7-1 |
| Ilość pól | 4 polowe |
|---|---|
| Obciążalność (przekrój) | |
| Rodzaj końcówki | Widełka |
| Typ | Przekrój [mm2] |

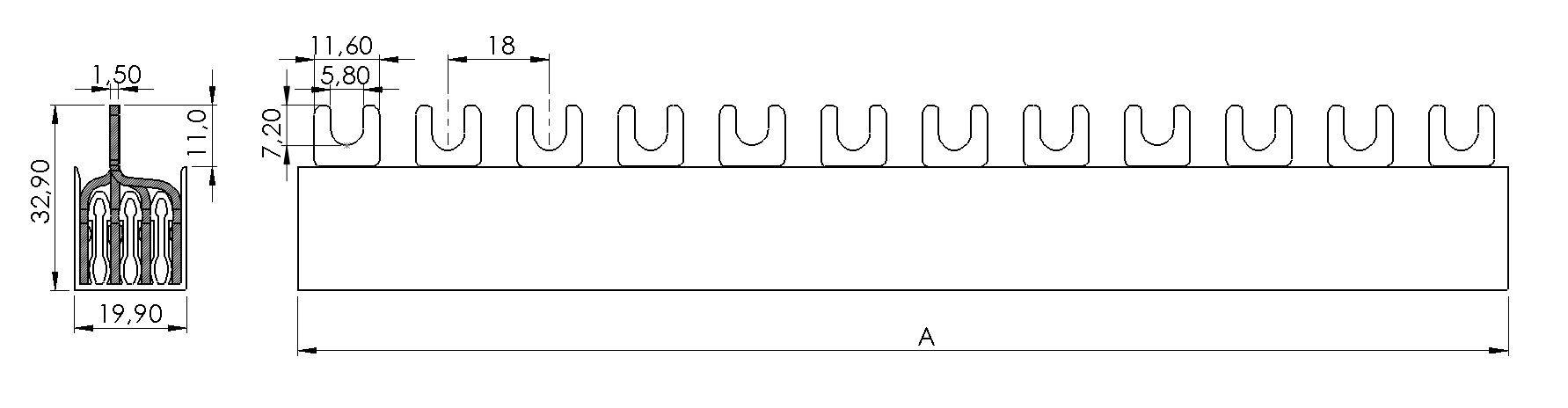

Wymiar modułu [mm] |
Liczba modułów | Długość (A) [mm] |
Numer katalogowy | Pakowanie Opk. jednostkowe [pcs/kg]Opk. zbiorcze [pcs/kg] |
|
|---|---|---|---|---|---|---|---|
| IZ16/L1NL2NL3N/12 | 16 | 18 | 12 | 220 | 0116042012 | 10/2,33 | 120/23,33 |
| IZ16/L1NL2NL3N/18 | 16 | 18 | 18 | 320 | 0116042018 | 10/2,92 | 60/17,50 |
| IZ16/L1NL2NL3N/24 | 16 | 18 | 24 | 440 | 0116042024 | 10/3,89 | - |
| IZ16/L1NL2NL3N/54 | 16 | 18 | 54 | 1000 | 0116042054 | 10/8,78 | - |
| Zaślepka | Typ | Numer katalogowy | Pakowanie Opk. jednostkowe [szt/kg]Opk. zbiorcze [szt/kg] |
Zdjęcie | |
|---|---|---|---|---|---|
| Z-16/4F | 12 | 25/0,005 | 250/0,625 |  |
|
