Izolowana szyna zbiorcza do stosowania w rozdzielniach niskiego napięcia (1kV).
| Parametry techniczne: | ||
| Napięcie nominalne (Ue) | 240 | [V] |
| Napięcie znamionowe izolacji (Ui) | 500 | [V] |
| Max. obciążalność prądowa (Ie) | 100 | [A] |
| Napięcie udarowe wytrzym. (Uimp) | 4 | [kV] |
| Materiał izolacji | PVC | |
| Kolor materiału izolacji | RAL 7035 | SZARY |
| Materiał przewodnika | Cu-ETP | |
| Zastosowanie zaślepki | TAK | |
| Zgodność z normą: IEC 60947-1, IEC 60947-7-1 |
| Ilość pól | 3 polowe |
|---|---|
| Obciążalność (przekrój) | |
| Rodzaj końcówki | Widełka |
| Typ | Przekrój [mm2] |

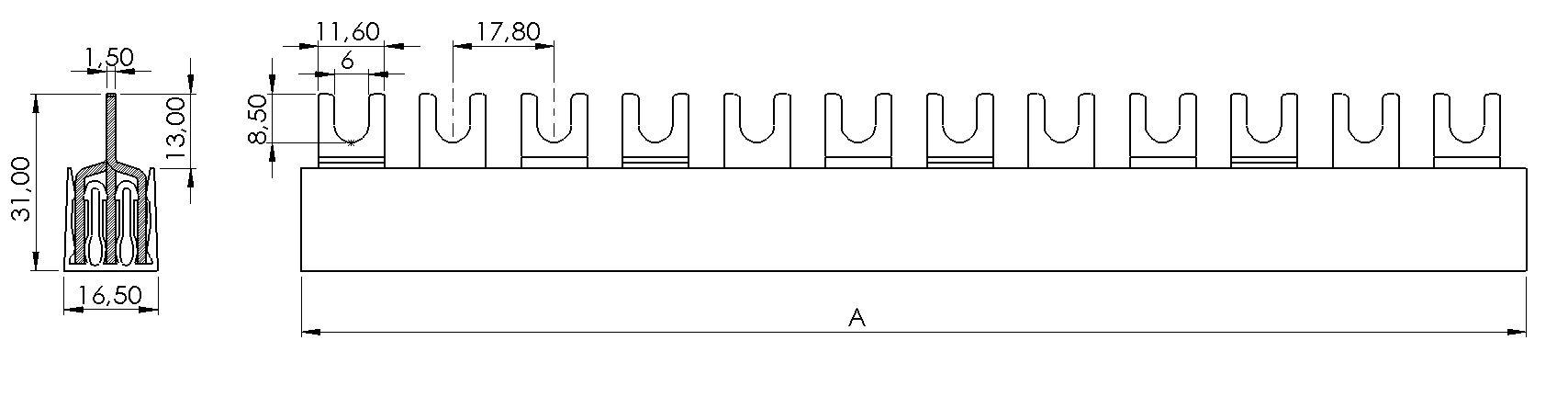

Wymiar modułu [mm] |
Liczba modułów | Długość (A) [mm] |
Numer katalogowy | Pakowanie Opk. jednostkowe [pcs/kg]Opk. zbiorcze [pcs/kg] |
|
|---|---|---|---|---|---|---|---|
| IZ16/3F/09 | 16 | 17,8 | 9 | 160 | 0116030109 | 20/2,06 | 240/24,74 |
| IZ16/3F/12 | 16 | 17,8 | 12 | 215 | 0116030112 | 20/2,83 | 240/33,96 |
| IZ16/3F/18 | 16 | 17,8 | 18 | 320 | 0116030118 | 20/4,80 | 120/28,80 |
| IZ16/3F/54 | 16 | 17,8 | 54 | 1000 | 0116030154 | 20/14,37 | - |
| IZ16/3F/57 | 16 | 17,8 | 57 | 1025 | 0116030157 | 20/15,05 | - |
| Zaślepka | Typ | Numer katalogowy | Pakowanie Opk. jednostkowe [szt/kg]Opk. zbiorcze [szt/kg] |
Zdjęcie | |
|---|---|---|---|---|---|
| Z-16/3F | 05 | 25/0,022 | 250/0,22 |  |
|
