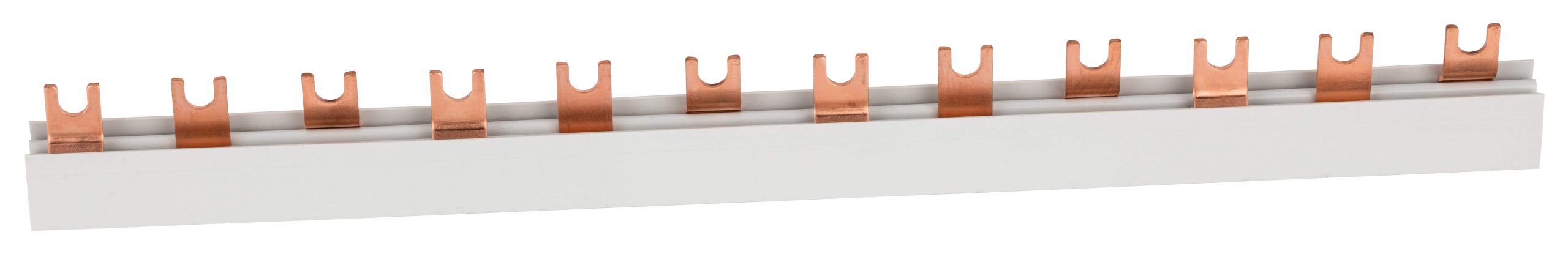

Szyna IZ16/3F/STV

Izolowana szyna zbiorcza do stosowania w rozdzielniach niskiego napięcia (1kV).

Zapytaj o produkt
Parametry techniczne:
Napięcie nominalne (Ue) 240/415 [V]
Napięcie znamionowe izolacji (Ui) 500 [V]
Max. obciążalność prądowa (Ie) 100 [A]
Napięcie udarowe wytrzym. (Uimp) 4 [kV]
Materiał izolacji PVC
Kolor materiału izolacji RAL 7035 SZARY
Materiał przewodnika Cu-ETP
Zastosowanie zaślepki TAK
Zgodność z normą: IEC 60947-1, IEC 60947-7-1



Nasze certyfikaty

Dodatkowe informacje

Ilość pól

3 polowe

Obciążalność (przekrój)

Rodzaj końcówki

Widełka

Parametry techniczne

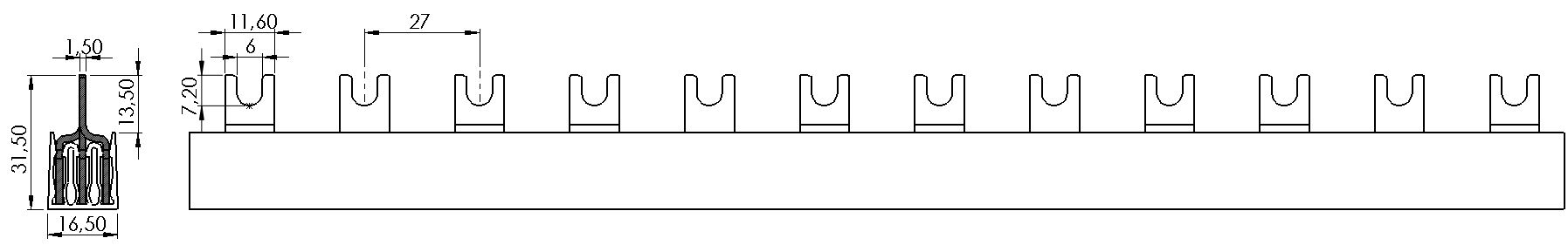

Typ Przekrój
[mm2]
Wymiar modułu
[mm]
Liczba modułów Długość (A)
[mm]
Numer katalogowy Pakowanie
Opk. jednostkowe
[pcs/kg]
Opk. zbiorcze
[pcs/kg]
IZ16/3F/12/STV 16 27 12 323 0116030512 20/3,90 120/23,40
IZ16/3F/36/STV 16 27 36 1000 0116030536 20/12,85 -
/
Akcesoria
Zaślepka Typ Numer katalogowy Pakowanie
Opk. jednostkowe
[szt/kg]
Opk. zbiorcze
[szt/kg]
Zdjęcie
Z-16/3F 05 25/0,022 250/0,22
