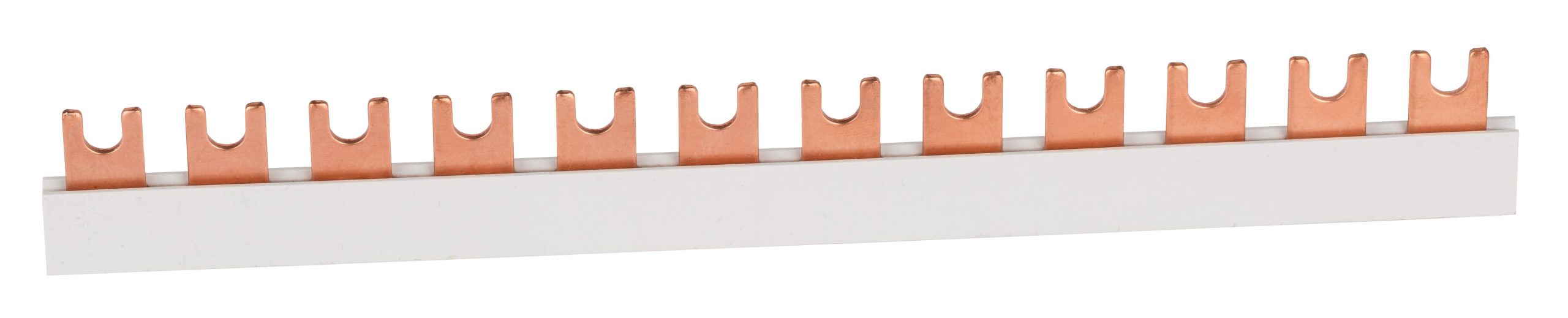

Szyna IZ16/1F

Izolowana szyna zbiorcza do stosowania w rozdzielniach niskiego napięcia (1kV).

Zapytaj o produkt
Parametry techniczne:
Napięcie nominalne (Ue) 240 [V]
Napięcie znamionowe izolacji (Ui) 500 [V]
Max. obciążalność prądowa (Ie) 100 [A]
Napięcie udarowe wytrzym. (Uimp) 4 [kV]
Materiał izolacji PVC
Kolor materiału izolacji RAL 7035 SZARY
Materiał przewodnika Cu-ETP
Zastosowanie zaślepki TAK
Zgodność z normą: IEC 60947-1, IEC 60947-7-1



Nasze certyfikaty

Dodatkowe informacje

Ilość pól

1 polowe

Obciążalność (przekrój)

Rodzaj końcówki

Widełka

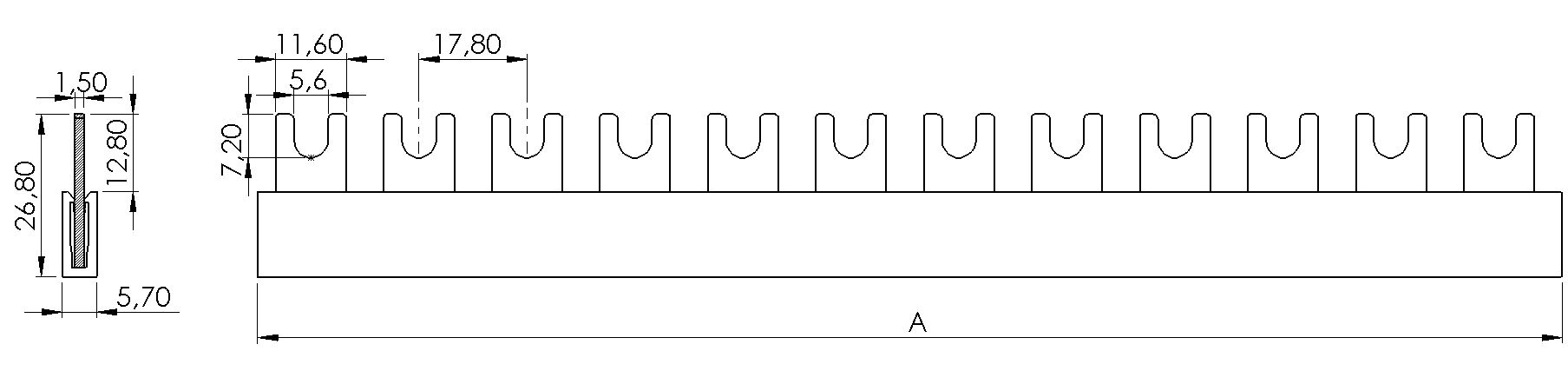

Parametry techniczne
Typ Przekrój
[mm2]
Moduł
[mm]
Ilość modułów Długość (A)
[mm]
Numer katalogowy Pakowanie
Opk. jednostkowe
[szt/kg]
Opk. zbiorcze
[szt/kg]

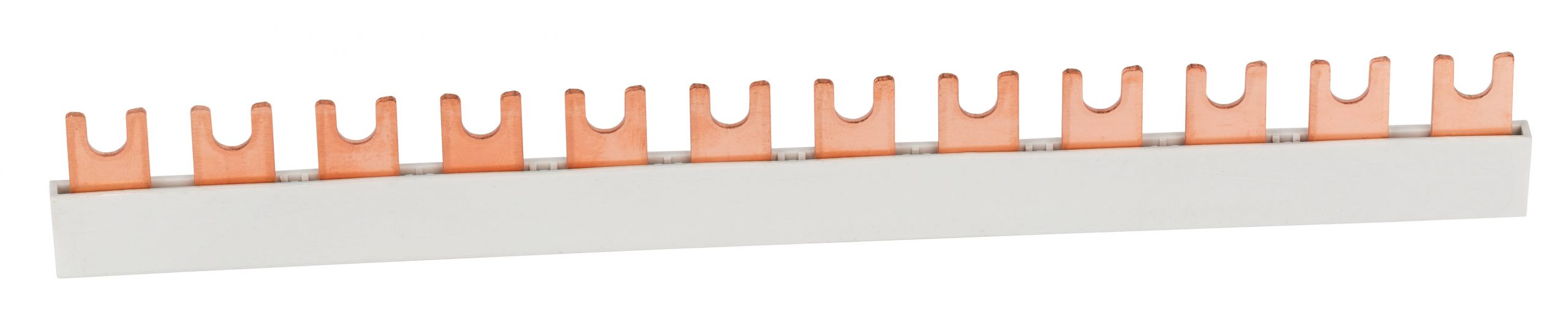

IZ16/1F/12 16 17,8 12 215 0116010112 40/2,71 360/24,39
IZ16/1F/54 16 17,8 54 1000 0116010154 40/12,50 -
IZ16/1F/58 16 17,8 58 1040 0116010158 40/13,57 -
/
Akcesoria
Zaślepka Typ Numer katalogowy Pakowanie
Opk. jednostkowe
[szt/kg]
Opk. zbiorcze
[szt/kg]
Zdjęcie
Z-16/1F 03 25/0,005 250/0,050
