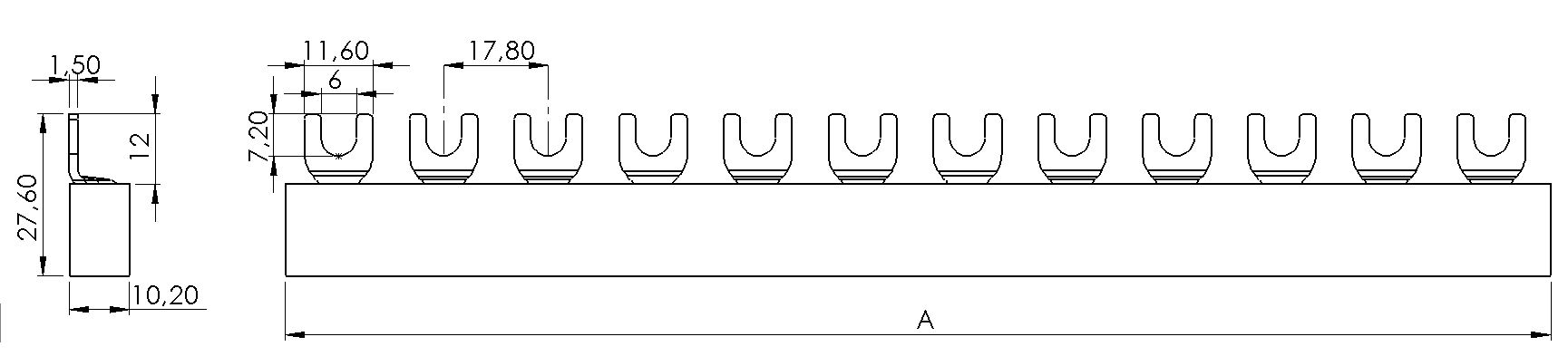

Izolowana szyna zbiorcza do stosowania w rozdzielniach niskiego napięcia (1kV).
| Parametry techniczne: | ||
| Napięcie nominalne (Ue) | 240/415 | [V] |
| Napięcie znamionowe izolacji (Ui) | 500 | [V] |
| Max. obciążalność prądowa (Ie) | 63 | [A] |
| Napięcie udarowe wytrzym. (Uimp) | 4 | [kV] |
| Materiał izolacji | PC-ABS | |
| Kolor materiału izolacji | RAL 7035 | SZARY |
| Materiał przewodnika | Cu-ETP | |
| Zastosowanie zaślepki | NIE | |
| Zgodność z normą: IEC 60947-1, IEC 60947-7-1 |
| Ilość pól | 3 polowe |
|---|---|
| Obciążalność (przekrój) | |
| Rodzaj końcówki | Widełka |
| Typ | Przekrój [mm2] |
Wymiar modułu [mm] |
Liczba modułów | Długość (A) [mm] |
Numer katalogowy | Pakowanie Opk. jednostkowe [pcs/kg]Opk. zbiorcze [pcs/kg] |
|
|---|---|---|---|---|---|---|---|
| IZ10/3F/6/C | 10 | 17,8 | 6 | 110 | 0110031506 | 20/0,86 | 240/10,34 |
| IZ10/3F/9/C | 10 | 17,8 | 9 | 160 | 0110031509 | 20/1,36 | 240/16,32 |
| IZ10/3F/12/C | 10 | 17,8 | 12 | 215 | 0110031512 | 20/1,86 | 240/21,67 |
| IZ10/3F/18/C | 10 | 17,8 | 18 | 320 | 0110031518 | 20/2,88 | 120/17,28 |
