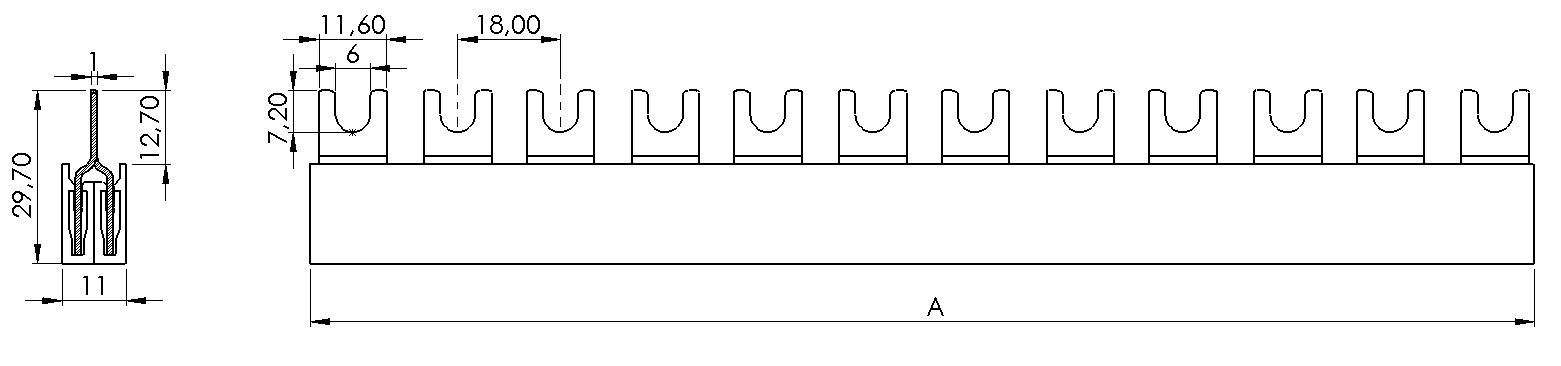

Szyna IZ10/2F/D

Izolowana szyna zbiorcza do stosowania w rozdzielniach niskiego napięcia (1kV).

Zapytaj o produkt
Parametry techniczne:
Napięcie nominalne (Ue) 240/415 [V]
Napięcie znamionowe izolacji (Ui) 500 [V]
Max. obciążalność prądowa (Ie) 63 [A]
Napięcie udarowe wytrzym. (Uimp) 4 [kV]
Materiał izolacji PVC
Kolor materiału izolacji RAL 7035 SZARY
Materiał przewodnika Cu-ETP
Zastosowanie zaślepki TAK
Zgodność z normą: IEC 60947-1, IEC 60947-7-1



Nasze certyfikaty

Dodatkowe informacje

Ilość pól

2 polowe

Obciążalność (przekrój)

Rodzaj końcówki

Widełka

Parametry techniczne
Typ Przekrój
[mm2]
Moduł
[mm]
Ilość modułów Długość (A)
[mm]
Numer katalogowy Pakowanie
Opk. jednostkowe
[szt/kg]
Opk. zbiorcze
[szt/kg]
IZ10/2F/12/D 10 18 12 215 0110020212 20/2,10 240/25,20
IZ10/2F/54/D 10 18 54 1000 0110020254 20/9,44 -
IZ10/2F/56/D 10 18 56 1010 0110020256 20/11,41 -
/
Akcesoria
Zaślepka Typ Numer katalogowy Pakowanie
Opk. jednostkowe
[szt/kg]
Opk. zbiorcze
[szt/kg]
Zdjęcie
Z-10/1F 03 25/0,005 250/0,050
